ĐỘNG CƠ (Sử dụng cho tất cả  các nước trừ EU/EFTA/USA/CANADA)

 Động cơ

Động cơ diesel (6 máy), hiệu Cummins, làm mát bằng nước

 Kiểu

QSB6.7-C203

 Tiêu chuẩn

EU Stage 3a, US EPA Tier 3

 Công suất

Tiêu chuẩn: 151 kW ở 2,000 v/p (theo DIN)

Chế độ ECO: 153 kW ở 1,700 v/p

 Thùng nhiên liệu

430 lít

 Hệ thống điện

24 V

 KHUNG GẦM XE

 Các bánh xích

Được trang bị guốc cao su

 Diện tích tiếp xúc với mặt đất

3,060 mm x 305 mm

 Hệ thống treo

Cố định

 Tăng xích

Bằng lò xo

 Ga lê chạy

Được bôi mỡ suốt dòng đời sử dụng

 Truyền động

Các bánh xích được dẫn động độc lập bằng thuỷ lực và được điều khiển bằng điện

 Tốc độ

Tốc độ trải đạt đến 25 m/p, có thể điều chỉnh

Di chuyển đạt đến 4.5 km/h, có thể điều chỉnh

 Chuyển hướng

Bằng cách điều chỉnh tốc độ các bánh xích

 Phanh chính

Bằng thuỷ lực

 Phanh tay

Hệ thống phanh nhiều đĩa, giữ bằng lò xo, không cần bảo dưỡng

 PHỄU TIẾP LIỆU

 Sức chứa

14 tấn

 Chiều rộng

3,265 m

 Chiều cao phễu

615 mm (tính từ đáy phễu)

 Con lăn đẩy

dao động, biên độ dao động trong khoảng 75 mm và 150  mm

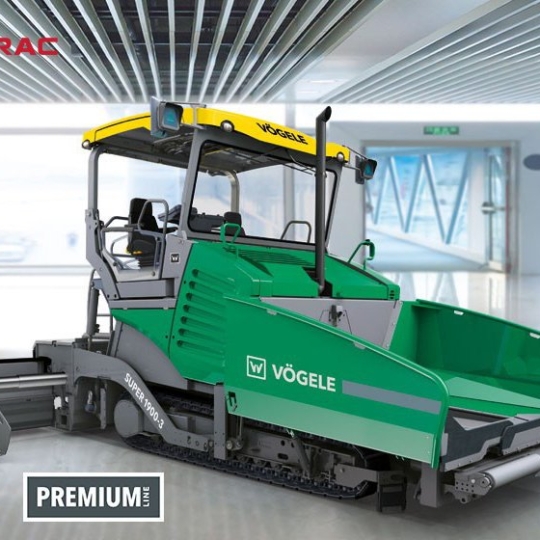

 BĂNG TẢI VÀ GUỒNG XOẮN CỦA MÁY TRẢI NHỰA VOGELE S1900-3

 Băng tải

2, các thanh gạt liệu thay thế được, chạy ngược được.

 Dẫn động

Bằng thủy lực, tách biệt cho mỗi bên băng tải

 Tốc độ

Lên đến 34 m/phút, thay đổi vô cấp (bằng cơ hay tự động)

 Guồng xoắn

2 trục, cánh xoắn thay thế được, có thể xoay ngược được

 Đường kính

400 mm

 Dẫn động

Bằng thủy lực, tách biệt cho mỗi bên của trục xoắn

 Tốc độ

Lên đến 84 vòng/phút, thay đổi vô cấp (bằng cơ hay tự động)

 Chiều cao

Thay đổi trong khoảng 15 cm, chỉnh bằng cơ khí, vị trí cao nhất 10cm so với mặt đất

 Bôi trơn

Hệ thống bôi trơn tập trung tự động với bơm mỡ điều khiển bằng điện

BÀN ĐẦM

AB 300

Chiều rộng cơ sở : 3m

Phạm vi thảm tối đa (TV/TP1) : 11m

Loại bàn đầm: TV, TP1, TP2

 AB 300 HD

Chiều rộng cơ sở : 3m

Phạm vi thảm tối đa (TV) : 9m

Loại bàn đầm: TV

Bề dày thảm

Lên đến 40 cm  (SB 300)

Gia nhiệt bàn đầm

Bằng điện qua các thanh xông

Nguồn điện cấp

Máy phát điện xoay chiều 3 pha

AB 500

Chiều rộng cơ sở : 2.55m - 5m

Phạm vi thảm tối đa (TV/TP1/TP2) : 8.5m

Loại bàn đầm: TV, TP1, TP2, TP2 Plus

 AB 600

Chiều rộng cơ sở : 3m - 6m

Phạm vi thảm tối đa (TV) : 9.5m

Phạm vi thảm tối đa (TV2 Plus) : 8.5m

Loại bàn đầm: TV, TP1, TP2, TP2 Plus

 KÍCH THƯỚC (VẬN CHUYỂN) VÀ KHỐI LƯỢNG

 Chiều dài

Phần xe kéo và bàn đầm

 AB 500/ 600

TV : 6.6m

TP1/TP2/TP2 Plus : 6.73 m

 SB 300

TV/TP1/TP2 : 6.5 m

 SB 300 HD

TV : 6.5 m

 Khối lượng

Phần xe kéo và bàn đầm

 AB 500 TV

Thảm với bề rộng 5 m là 20,900 kg

Thảm với bề rộng 8.5 m là 23,500 kg

Ghi chú: AB = Bàn đầm nới rộng, V = Với bộ bàn là rung, TV = Với thanh băm và bàn là rung

*Không dành cho SB 300 HD

Đặc tính kỹ thuật của máy trải nhựa Vogele S1900-3 có thể được cải tiến mà không báo trước
